可穿戴医疗设备电路板组装服务 - 微泰医疗案例研究

客户名称：微泰医疗器械（杭州）有限公司（以下简称“微泰”）

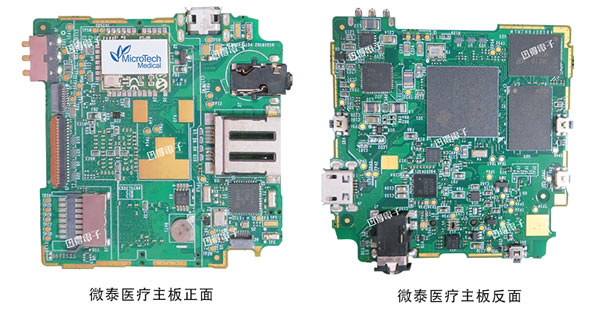

组装产品：主板
应用产品：胰岛素泵
产品属性：可穿戴设备
产品领域：医疗

微泰医疗器械（杭州）有限公司，主要从事第二、三类医疗器械研发、生产、销售及维护。依靠国际化的管理团队和强大的核心技术优势（技术团队来自美国硅谷和国内著名企业），微泰医疗致力于成为一家以糖尿病为主的各类慢性病的监测和治疗器械领域的创新型、市场化的高新技术企业。其贴敷式智能胰岛素泵是国内首创、国际领先的人工胰脏系统。

微泰医疗委托其他电子组装服务制造商贴装的电路板良率低，元器件烧录不良，严重影响产品的可靠性。本着研发高可靠性医疗产品的初心，微泰从未放弃过寻找国内专业电子组装服务制造商。2019年6月微泰联系迅得返修一批良率低的电路板，这也是微泰与迅得的首次合作。项目过程中，微泰看到了迅得电子组装技术方面的能力和高质量要求，将其中一款主板的组装业务委托迅得处理。

微泰医疗这款主板组装精密度较高，贴片物料种类高达90种，单0201尺寸料件就有32种。除TPS65217DRSL（0.4pitch QFN）、TLV320AIC3106IZQE（0.5pitch BGA）、MT29F2G08ABAEAH4-IT:E（0.8pitch BGA）、AM3354BZCZ100（0.8pitch BGA）及BG连接器BG-00、音频连接器AUDIO-EAR-3F37-10、BM78SPP05、电池连接器BATTCON-WKBAV029-A31-1505等组装难度较高的料件外，还有underfill胶100%填充工艺需求。

具体组装规格参数如下表所示：

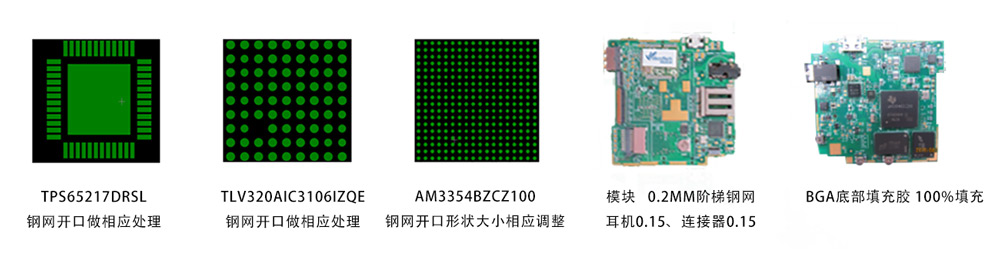

针对组装难度较高的料件，我们采用如下解决方案：

微泰遵循迅得常规订单处理流程，在预期时间内收到了高质量组装电路板。具体流程如下：
①微泰使用迅得在线计价系统提交报价。
②迅得第一时间报价，有效沟通，协助微泰下单。
③微泰下单后，贴装服务进入迅得ERP系统。客户可随时了解生产进程，明确生产流程，保证生产高效进行。
④微泰提供的PCB板和料件到位后，SMT贴片组装开始。依次经过焊膏印刷、SPI、料件贴装、回流焊接、AOI等步骤，PCB组装完成。

此次项目中，迅得为微泰共贴装992片电路板，生产完毕后检验有1片未达要求，迅得第一时间对未达标电路板进行了返修。该批次电路板在BGA烧录软件测试、开机验证以及电子产品跌落实验中达到99.99%良率。微泰对首次合作即达99.99%产品良率的结果很满意，他们十分认可迅得的产品质量和服务，并希望建立长期合作关系。
