车间设备展示

迅得车间

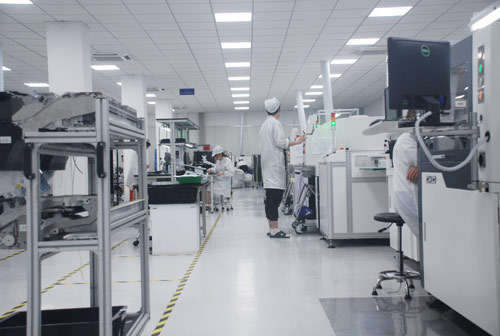

迅得电子配置2500平方米SMT防静电无尘车间,配备高度自动化电子组装生产线,进口贴片设备,以及专业的检测仪器,更胜任“高难度、小批量”电子组装任务,日均贴片200万点(20小时),波峰焊接3.5万件(12小时),可贴装0201,01005等精密器件,器件种类涉及密脚IC,QFN,QFP,BGA,WLCSP等。


杭州迅得电子 | 2500平方米SMT防静电无尘车间


迅得电子实施严格的生产质量控制和人员操作流程,充分应用SPI,AOI,X射线,飞针测等手段保证产品质量。厂房内,所有操作人员必须严格遵守操作流程和规范,防止任何一个不符合规范的细节影响生产品质。


点击查看迅得电子作业人员规范细则

迅得生产设备一览

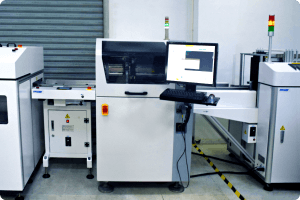

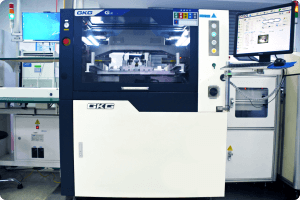

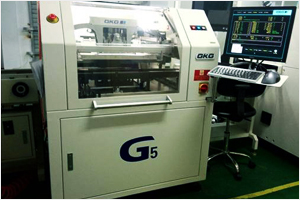

印刷机

杭州迅得电子 | 电路板定制与组装设备 - 印刷机

品牌:GKG

型号:G5

印刷精度:±0.025mm

重复精度:±0.01mm

印刷周期:<7.5s

网框尺寸范围:420mm×520mm~737mm×737mm

可印刷PCB尺寸范围:50mm×50mm~400mm×310mm

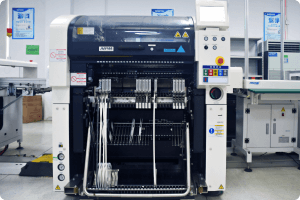

贴片机

杭州迅得电子 | 电路板定制与组装设备 - 贴片机

品牌:三星

型号:SM421,SM471

贴片速度:21,000 CPH/Chip (SM421),75,000 CPH/Chip (SM471)

贴装范围:0603~0.22mm IC (SM421),0402~0.14mm IC (SM471)

贴装精度:±0.03mm (SM421),±0.04mm (SM471)

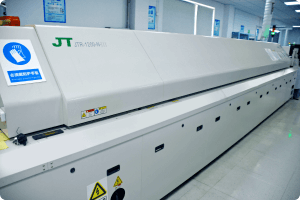

回流焊炉

杭州迅得电子 | 电路板定制与组装设备 - 回流焊炉

品牌:深圳劲拓

型号:NS800 II

加热区数量:上下8温区

温度控制范围:室温~300℃

升温时间:25分钟

温度控制精度:±1.0℃

PCB板温分布偏差:±1.5℃

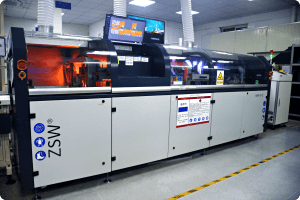

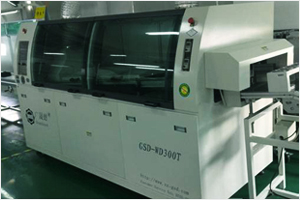

波峰焊炉

杭州迅得电子 | 电路板定制与组装设备 - 波峰焊炉

品牌:深圳广晟德

型号:GSD-WD300T

传输速度:100~1200mm/min

PCB尺寸:30mm~300mm (w)

控制方式:触摸屏+PLC

AOI自动光学检测仪

杭州迅得电子 | 电路板定制与组装设备 - AOI自动光学检测仪

品牌:神州视觉

型号:ALD700

分辨率/视觉范围/速度:15µm/Pixel FOV : 36mm×30.72mm 检测速度<0.2秒/FOV

检测覆盖类型:偏移、少锡、短路、多锡、缺件、歪斜、立碑、侧立、翻件、错件、

破损、极性、虚焊、空焊、溢胶、锡洞、引脚未出等外观不良。

特别功能:支持自动调取程序,多连板多程序检测功能、正反面程序检测功能。

最小测试零件:0201(可选配01005检测功能)

PCB尺寸范围:50mm×50mm~510mm×500mm

PCB厚度范围:0.3mm~5mm

PCB弯曲度:<5mm 或 PCB对角线长度的2%

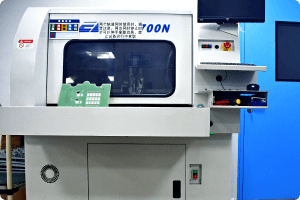

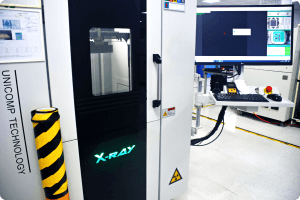

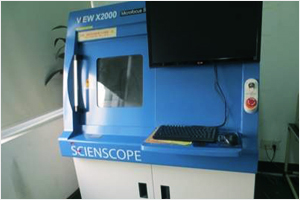

X-ray检测仪

杭州迅得电子 | 电路板定制与组装设备 - X-ray检测仪

品牌:善思

型号:View X 2000

几何放大倍率:125倍

系统放大倍率:1000倍

增强屏视场:100mm×75mm

增强屏分辨率:1500mm×1500mm

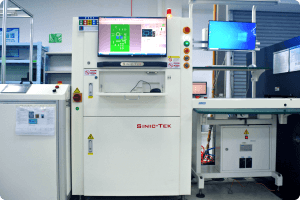

3D锡膏检测系统(SPI)

杭州迅得电子 | 电路板定制与组装设备 - 3D锡膏检测系统

品牌:思泰克

型号:InSPIre 510B

规格:单轨

尺寸:510x505mm载板尺寸;480x490mm检测面积

检测项目:体积,面积,高度,XY偏移,形状

检测不良类型:漏印,多锡,少锡,连锡,偏移,形状不良

最小检测元件:01005(英制)

精度:XY方向<10um;高度=0.37um

检测速度:0.35秒/FOV

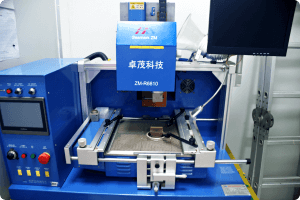

BGA返修台

品牌:深圳卓茂

型号:ZM-R6810

温控区:6段

对位精度:±0.01mm~±0.02mm
