SMT课堂 | SMT加工流水线流程以及SMT加工费用

　　在电子生产领域，SMT加工的应用范围十分广泛，主要包括：无线通讯系列、家用电器系列、电子玩具系列、电脑周边系列。涉及的电子产品有：无绳电话主板、无线公话主板、DVD解码板、VCD主板、MP3主板、汽车音响主板、遥控车、遥控飞机、U盘、USB板、CD主板、迷你收音机、无线商务电话主板或者控制板、网卡、DVD主板、复读机板、汽车音响控制板等。

SMT是英语Surface Mount Technology的首字母缩写，中文译为表面贴装技术加工工艺。这种工艺被称为电子加工工厂的工作本质，因为熟练掌握这样一门技术，就等于掌握了一门吃饭的手艺。既然许多工厂都是依靠SMT加工来盈利的，那么，就要收取SMT加工费。对于不同的厂家，SMT加工收费的标准大不相同，而且如今市场上各类SMT加工工厂鱼目混杂，如果采购人员不充分了解SMT加工流水线，就有可能被动接受加工工厂的任意报价，最终导致成本升高，产品质量和交期也受到巨大影响。

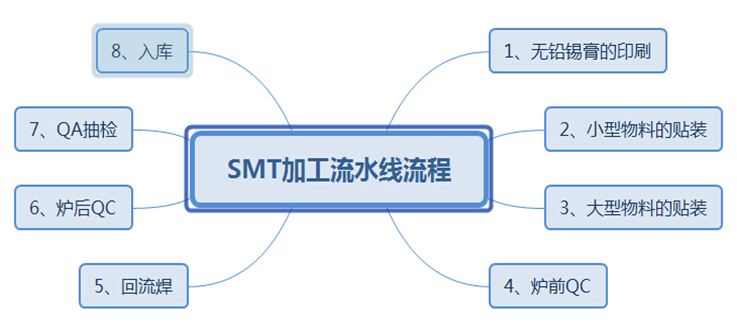

　　一、SMT加工流水线流程

　　1、锡膏印刷

　　锡膏印刷是SMT加工流水线的第一个步骤。锡膏印刷是通过SMT半自动印刷机完成的。为了准确、高效地完成该步骤，技术人员应该保证钢网与PCB的精准对位，钢网开口与PCB焊盘必须完全重合。在正式批量印刷之前最好试印三片，一旦印刷质量得到认可，便可以正式印刷。完成印刷后的每片PCB板都要进行目检，印刷锡膏不允许出现多锡、少锡、连锡、偏移等不良现象。对于印刷不良品要认真进行清洗，及时擦拭钢网，添加锡膏，保证锡膏在钢网上有充足的滚动量。

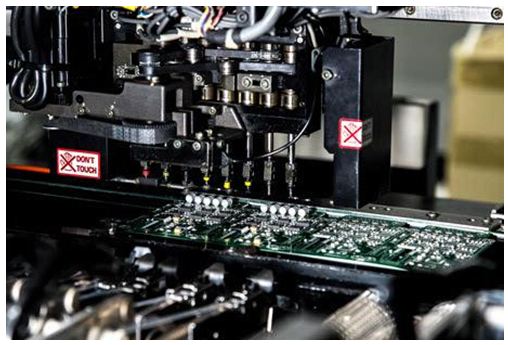

　　2、物料贴装

　　物料按照尺寸分为大型物料和小型物料，二者需要采取不同的贴装机器和贴装方式。大型物料贴装需要使用XP机，能够实现大型物料的自动贴装，如晶振等。小型物料贴装需要使用CP机，能够快速贴装物料。无论是大型物料还是小型物料，贴装前的准备工作都要做充分，如物料有序安放，机器准确设置定位等。

　　4、炉前质量控制

　　炉前质量控制，也叫炉前QC，是整个SMT加工过程中必不可少的重要环节。该环节可以确保所有半成品在过炉之前完全符合标准，保证焊接通过率。一般来说，该环节的操作员需要检查从贴片机中流出来的PCB板，看板面是否存在漏料、偏料等问题，然后再对漏料或者偏料的板子进行手工修正。

　　5、回流焊接

　　回流焊接的作用是让板面的锡膏熔化，从而使物料紧紧地焊接固定到板面上。这个步骤是在波峰焊炉中进行的。波峰焊接应该注意以下事项，首先是炉内温度的调节，这需要综合考虑PCB板的受热程度以及物料的抗热程度等各种方面，再为波峰焊接设定最佳温度，让PCB板过炉之后基本上不会出现问题。

　　6、炉后质量控制

　　炉后质量控制与炉前质量控制类似，只不过炉后质量控制的目的在于修正焊接造成的问题，比如空焊、虚焊、连焊等。与炉前质量控制一样，炉后质量控制人员对焊接后的板子进行检查，一旦发现焊接问题，立刻进行手动修正。

　　7、质量抽检

　　当所有的自动贴装流程进行完毕之后，产品需要进行质量抽检。该步骤有利于评估产品的生产合格率，也就是品质，目的在于让产品在出厂前做最后的把关。

　　8、包装入库

　　经过SMT加工后的电路板需要包装入库，以保证其高品质。产品包装需要整齐、严密，库房的温度湿度必须控制在科学的范围内，这样才能保证最终到达客户产品中的电路板具有高可靠性。

　　二、SMT加工费

　　SMT加工费无非有两种情况，价格低和价格高。有些厂家制定的SMT加工费比较低，是因为它的材料费、设备成本比较低，设备比较差，做出来的产品很大程度上不能满足顾客的要求，极易带来产品质量隐患。实际上，这些工厂只不过想通过低价来吸引顾客，但是最终提供给客户的只能是一些低质量的产品，不但客户的消费体验差，还可能会导致更加严重的损失。

　　还有些厂家制定的SMT加工费比较低，是因为首先以低价吸引顾客，做出来的产品却是高质量的，他们的目的就是为了留住顾客，在市场上形成良好的口碑。一开始客户也会被他们制定的低价所吸引，产生信任，但是一旦这些工厂的良好口碑建立好,就会慢慢的抬价，将SMT加工费慢慢的提高，以获取更大的利益。
