SMT课堂 | SMT贴片加工的优点和工艺构成要素
SMT贴片指的是在PCB裸板上进行加工的系列工艺流程的简称,PCB意为印刷电路板,是英语Printed Circuit Board的缩写。SMT意为表面组装技术,或表面贴装技术,是英语Surface Mounted Technology的缩写。SMT贴片是当今电子组装行业里最流行的一种技术和工艺。
SMT贴片加工的优点
1. 电子产品体积小
应用于SMT贴片加工的电子元器件叫做贴片元件(SMD),贴片元件的体积只有传统插装元件的1/10左右,所以,一般SMT贴片加工之后,电子产品体积能够缩小40%到60%。
2. 生产效率高且成本低
SMT贴片加工易于实现规模化、自动化生产,所以有利于提高生产效率,节省材料、能源、设备、人力、时间等,从而有利于降低生产成本,成本可下降30%到50%。
3. 重量轻
贴片元件的重量只有传统插装元件的10%左右,因此,一般采用SMT之后,电子产品的重量能够减轻60%到80%。
4. 可靠性高,抗振能力强;
5. 高频特性好,有利于减少电磁和射频干扰;
6. 焊点缺陷率低。

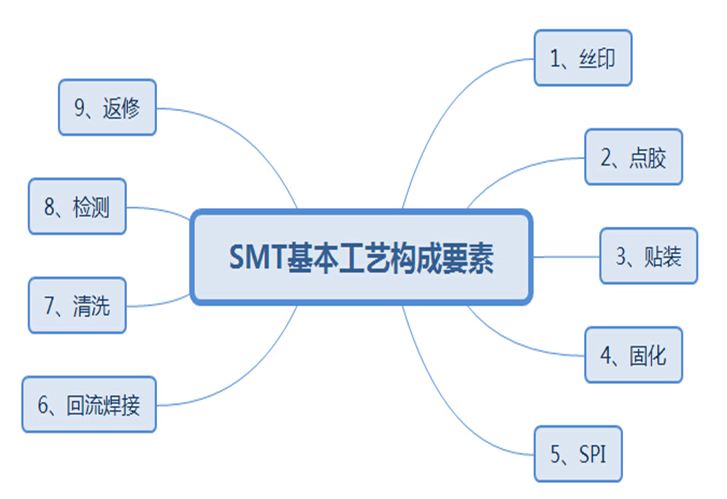

SMT基本工艺构成要素
SMT是一个较复杂的电子加工过程,其工艺过程主要包括;丝印(或点胶)、贴装(固化)、SPI(Solder Paste Inspection)、回流焊接、清洗、检测、返修。
● 丝印
其作用是将焊膏或贴片胶通过钢网漏印到PCB的焊盘上,为元器件的焊接做准备,所用设备为丝印机(也称作丝网印刷机),位于SMT生产线的最前端。
● 点胶
点胶是将胶水滴到PCB板的固定位置上,其主要作用是将元器件暂时固定到PCB板上,所用设备为点胶机,位于SMT生产线的最前端或检测设备的后端。
● 贴装
贴装的目的是将表面组装元器件准确安装到PCB的固定位置上,所用设备为贴片机,位于SMT生产线中丝印机的后面。
● 固化
固化的作用是将贴片胶融化,从而使表面组装元器件与PCB板牢固粘接在一起,所用设备为固化炉,位于SMT生产线中贴片机的后面。
● SPI
SPI用于印刷机之后,目的在于焊锡印刷的质量检查及对印刷工艺的验证和控制。
● 回流焊接
回流焊接的作用是将焊膏融化,使表面组装元器件与PCB板永久牢固粘接在一起,所用设备为回流焊炉,位于SMT生产线中贴片机的后面。
● 清洗
清洗的作用是将组装好的PCB板上面对人体有害的焊接残留物如助焊剂等除去,所用设备为清洗机,位置可以不固定,可以在线,也可不在线。
● 检测
检测的作用是对组装好的PCB板进行焊接质量和装配质量的检测,所用设备有放大镜、显微镜、在线测试仪(ICT)、飞针测试仪、自动光学检测(AOI)、X-RAY检测系统、功能测试仪等,位置根据检测的需要,可以配置在生产线合适的地方。
● 返修
返修的作用是对检测出现故障的PCB板进行返工,所用工具为烙铁、返修工作台等,配置在生产线中任意位置。
