电子百科 | PCB与PCBA的区别是什么

PCB与PCBA的区别是什么？相信即使是在电子行业从事多年的专业人士，也无法给出一个精准的回答，很多人更是会混淆PCB和PCBA的概念，那么什么是PCB，什么是PCBA呢？PCB和PCBA有哪些区别呢？这篇文章会给你启示和答案。

关于PCB

PCB是英语词组Printed Circuit Board的缩写，中文翻译为印制电路板，又称印刷电路板、印刷线路板。PCB是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

关于PCBA

PCBA是英语词组Printed Circuit Board Assembly的缩写,指的是将各种电子器件通过表面封装工艺组装在线路板上的过程。在实际生产中，相信你也会常常见到box assembly，它指的是将组装好的PCB同外壳等组装起来，形成成品。简单来说，让元器件永久固定在PCB裸板，实现某种功能的制程，叫做PCBA。

PCB和PCBA区别

☆ 概念方面

PCB指的是线路板，而PCBA指的是线路板组装上电子元器件制程。

☆ 材料性质方面

PCB是裸板，PCBA是成品板。PCB由环氧玻璃树脂材料制成，按其信号层数的不同分为4、6、8层板，以4、6层板比较常见。PCBA可以理解为成品线路板，也就线路板上的工序都完成了后才能算作PCBA。

☆ 生产流程方面

通过前面的内容，相信你已经了解到，PCB指的是裸板而PCBA指的是将电子元器件永久固定在PCB裸板上面的过程。由此可见，二者在生产流程方面的不同是显而易见的。

● PCB生产流程

进行印制电路板PCB生产之前，必须要进行电路板设计，电路板设计图是PCB生产的重要参考和根本依据。

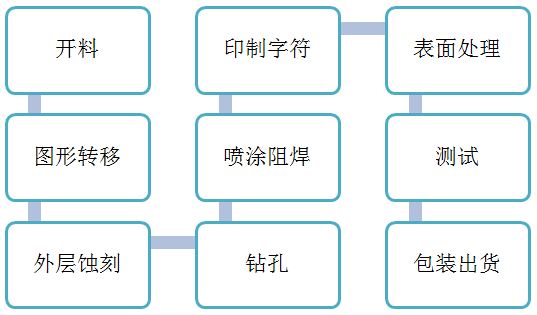

PCB生产主要经过以下几个步骤：

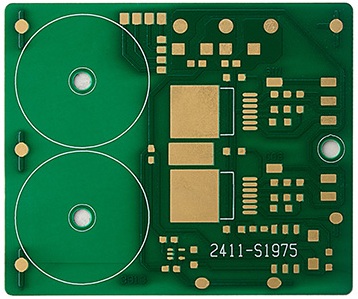

生产好的PCB裸板表面能够看得见清晰的走线、字符、元器件位置标注，还有一些孔，PCB裸板的颜色是阻焊膜的颜色，最常见的阻焊膜颜色是绿色。虽然PCB裸板上面标注了很多内容，但是它摸上去相对平坦，非常符合“板”的特质。

● PCBA生产流程

简单说来，PCBA指的是将电子元器件永久固定在电路板上的过程。要达到永久的效果，电子元器件必须焊接在电路板上，这样才能保证PCBA功能的实现。

PCBA电路板组装方式主要有两种：THT（through-hole technology）组装和SMT（surface mount technology）组装。前者指的是插件组装，后者指的是贴片组装。

两种组装方式的焊接形式不同，THT组装主要依靠手动焊接或者波峰焊接（wave soldering）。手动焊接操作简单、成本较低，但是与焊接炉相比效率较低；波峰焊接运行速度快、焊接更加精准，但是成本较手动焊接高。SMT组装主要依靠回流焊接，采用回流焊炉，通过精确的温度控制，带贴片元器件的电路板由传送带承载，需要通过预热、温升、温度峰值和冷却四个步骤。

除了焊接方式不同以外，二者处理的对象——元器件，也有所不同。THT组装处理的是插件元器件，带有显性引脚，这也是手动焊接能够应用在THT焊接上的直接原因。但是SMT组装处理的是贴片元器件，元器件引脚是隐性的，只能依靠自动焊接形式。
