SMT课堂 | SMT贴片加工费用怎样计算?

作者: 迅得电子
发布日期: 2019-10-09 00:00:00

SMT贴片加工被广泛运用到电子制造业中,那么具体贴片加工的价格是多少,费用怎么计算对于很多人来说仍然是一个陌生领域,毕竟,贴片加工不是成品计价,而中间的环节又比较繁琐,所以贴片加工费用的计算方式受诸多因素影响。因此,小迅在本文中将为您介绍SMT贴片加工费用的计算方式。


目前SMT贴片主要产品有:无铅焊接工艺、铅焊接工艺和红胶焊接工艺。而且它的点计算方法也非常相似,但是很多用户对于SMT补丁点的计算和成本如何计算,不是很了解。


有些公司计算一个焊盘作为一个点,但是有两个焊接点作为一个点。本文以焊盘计算为例。你所要做的就是计算PCB板上的焊盘数量,但当你遇到一些特殊的元件,如电感、大电容、集成电路等,需要计算额定功率。具体经验如下:例如,电感可计为10点,IC可按引脚数(如40引脚IC,计为20点)打折。根据上述方法,可以方便地计算整个PCB板的焊点总数。


焊点的单价:


目前市场上,焊点单价各有不同,从0.008~0.03元/焊点的价钱都有,这个取决于以下条件:


1. 单价按工艺


A. 锡膏有铅SMT贴片加工价格相对便宜;


B. 锡膏无铅SMT贴片加工成本相对偏高;


C. 红胶环保SMT贴片加工成本相对较低;


D. 锡膏红胶双工艺SMT贴片加工成本高,工艺相对较麻烦。


SMT贴片加工报价


2. 按订单的数量


A. 常见的SMT贴片打样加工 3-20片,会收取工程费,不会按点数乘以单价计算;


B. 小批量SMT贴片加工生产1000片以下,会收开机费+点数乘以单价计算;


C. 批量SMT贴片加工,按算点数乘以单价计算。


3. 按板子的难易程度


A. 按单双面分类,单面SMT贴片加工的相对较快,双面SMT贴片加工的需要转两次线,成本较高;

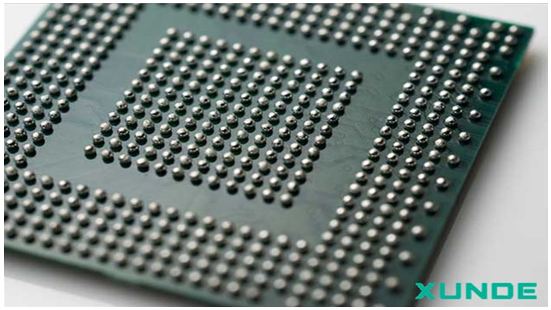

B. 按精密度分,较精密的SMT贴片加工,如有BGA等高密度IC的板子用的锡膏会贵,成本较高;


C. 按贴片元件的密度分,相同大小的PCB板里的点数越多,效率会越高,因为贴片机工作时坐标的行程较短,SMT片加工就会越快。


4. 开机费


单批次单款加工费不足1000元的为小批量加工订单 。小批量SMT贴片加工的订单在按点数计算后,会看板子元件的种类, 调试贴片机的时间,做首件的难度不同加收400~2000元不等的开机费。


5. 打样费


SMT贴片加工订单一款在100片以内的为SMT贴片打样订单,板子的难易程度,做程序的时间,上机转线的时间不同,收取800元到3000元不等的工程费。


6. 钢网费


根据PCB板的大小,开不同型号的钢网。根据PCBA板上芯片的精密度,选择开电抛光钢网或普通钢网。不同的钢网型号类别钢网费用大概在120~350之间。当然,客户也可以自己提供钢网。
