贴片加工时的开关操作方法及应用SMT贴片的优点

作者: 迅得电子
发布日期: 2019-05-05 00:00:00

贴片加工是电子行业的一种加工工艺,是电子组装的重要步骤。可能有很多朋友对它不了解,今天小迅就来给大家介绍一下贴片加工时的开关怎么使用,以及SMT加工有哪些优点。希望能够成为你了解电子生产行业的重要参考。



SMT贴片加工的优点



有的人可能会问:贴个电子元器件为什么要做到这么复杂呢?这其实是和我们的电子行业的发展是有密切的关系的。如今,电子产品逐步追求小型化,以前使用的穿孔插件元件在体积上无法缩小。另外,电子产品功能也在不断追求完整,所采用的集成电路(IC)已无穿孔元件,特别是大规模、高集成IC,不得不采用表面贴片元件。




产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力,尤其在电子元件的发展,集成电路(IC)的开发,半导体材料的多元应用等方面都得到了巨大的发展。



电子科技革命势在必行,这也是国际潮流。可以想象,在Intel,AMD等国际中央处理器中,图象处理器件的生产商的生产工艺精进到20几个纳米的情况下,SMT这种表面组装技术和工艺的发展也是不得以而为之的情况。



SMT贴片加工有如下优点:



•组装密度高;


•电子产品体积小;


•重量轻;


•可靠性高;


•抗振能力强;


•焊点缺陷率低;


•高频特性好。



贴片元件的体积和重量只有传统插装元件的十分之一左右,一般采用SMT之后,电子产品体积能够缩小40%到60%,重量减轻60%到80%。同时,减少了电磁和射频干扰。易于实现自动化,提高生产效率。有利于将成本降低30%到50%。节省材料、能源、设备、人力、时间等。



SMT加工厂是专业的贴片加工厂,对于一些焊接方法我们需要多方面的结合,也需要对不同的技术进行汇总,因此有必要在这里给大家介绍一些关于焊接方法的知识。



第一、贴片阻容元件相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的一头,用镊子夹住元件,焊上一头之后,再看看是否放正了;如果已放正,就再焊上另外一头。



第二、在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。



第三、开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊剂使引脚保持湿润。用烙铁尖接触芯片每个引脚的末端,直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生桥接。



第四、用镊子小心地将PQFP芯片放到PCB板上,注意不要损坏引脚,使其与焊盘对齐,要保证芯片的放置方向正确。



第五、焊完所有的引脚后,用焊剂浸湿所有引脚以便清洗焊锡。



贴片加工时的开关如何使用

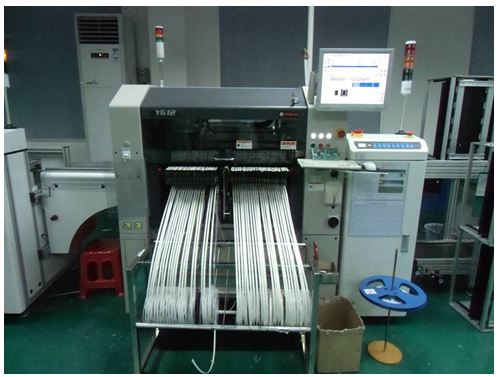

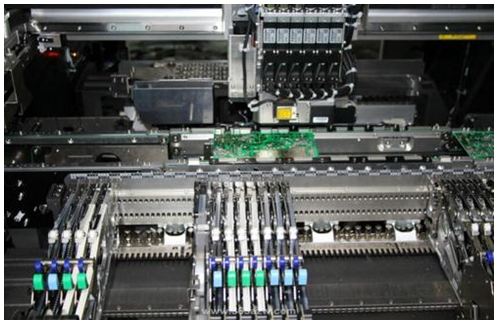

SMT加工是目前电子组装行业里的一种技术和工艺,它将传统的电子元器件压缩成为体积只有几十分之一的器件,从而实现了电子产品组装的高难度、高可靠、小型化、低成本,以及生产的自动化,与它相关的组装设备被称为SMT设备,作为SMT里关键的设备, SMT加工贴片机的很多知识,你都要有所了解。我们来谈谈SMT贴片机的开关知识。




SMT贴片机的开关分为紧急开关和一般停止开关,两者是有区别的,不能随便使用。



紧急开关就是在紧急的情况下使用的,例如危及生命或者可能发生撞坏机器的风险时,我们就要使用紧急开关,如果你在机器正常运转时也使用紧急开关,就会立即切断机器的所有伺服电源,机器会立即停止运转。而如果你选择的是一般停止开关,机器就会在完成它的步骤之后再停止。



我们举一个例子,假如机器正在吸料,机器肯定是要在贴片完成之后再停止。这时,如果你按紧急开关,机器就会立即停止吸料,那显然不能达到我们的工作目的的。因此,我们在使用SMT加工贴片机时,对于它的开关问题也不能忽视。



以上关于“SMT贴片加工的优点”和“贴片加工时的开关如何使用”的介绍,希望能让您了解“贴片加工时的开关操作的方法及用SMT贴片的长处介绍”带来帮助。
